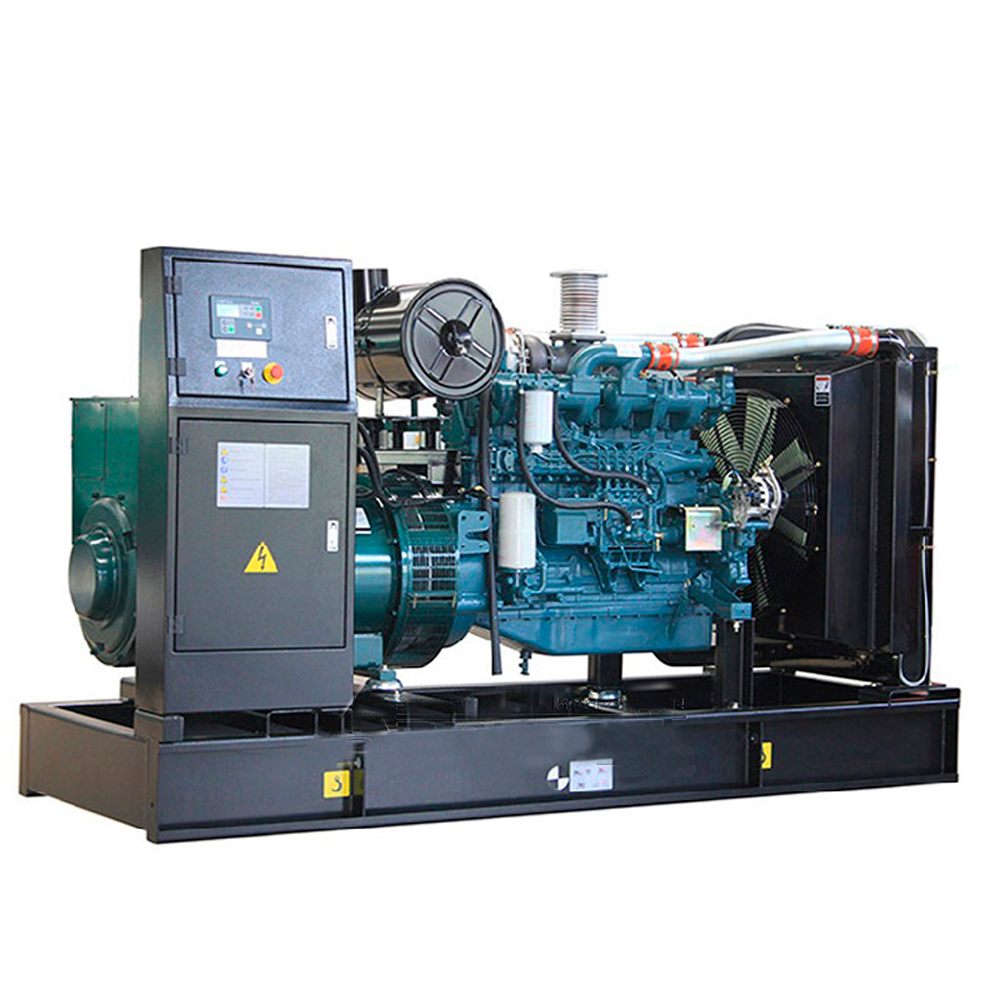

Дизельный генератор Азимут АД-160С-Т400-2РМ17 (160 кВт, открытое исполнение, двигатель Doosan)

Код товара: 423568
Оставьте первый отзыв
Сгенерировать счет
Распечатать
Конкурс сними видеообзор и получи деньги
105 784.54
BYN
c НДС
за 1 шт.
шт
105 784.54
BYN
с НДС
Не откладывайте покупку на потом - выбирайте оплату по частям! Пользуйтесь уже сейчас от 13 224 BYN/МЕС.
Купить с оплатой по частям
Карта рассрочки «Черепаха» от ЗАО Банк ВТБ
8 месяцев по 13 224 BYN / мес.
Карта рассрочки «Черепаха» от ЗАО Банк ВТБ
Карта рассрочки «Карта покупок» от Белгазпромбанка
3 месяца по 35 262 BYN / мес.
Карта рассрочки «Карта покупок» от Белгазпромбанка
Карта рассрочки «Магнит» от Беларусбанка
3 месяца по 35 262 BYN / мес.
Карта рассрочки «Магнит» от Беларусбанка
Карта рассрочки «FUN» от БПС-Сбербанка
3 месяца по 35 262 BYN / мес.
Карта рассрочки «FUN» от БПС-Сбербанка
Карта рассрочки «Смарт карта» от Банка Дабрабыт
2 месяца по 52 893 BYN / мес.
Карта рассрочки «Смарт карта» от Банка Дабрабыт
Купить с оплатой по частям
Купить
в 1 клик
Заказать через Viber
Нашли дешевле? Сообщите и получите скидку!
Гарантия 2 года
Доставка :
  • Доставка по Минску (внутри МКАД): БЕСПЛАТНО
  • Доставка по Беларуси: от 6 BYN BYN
Оплата по наличному и безналичному расчету
Описание
КОНСТРУКЦИЯ
На стальной раме с виброопорами смонтированы:
  • дизель генератор ДГУ в составе: первичного шестицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой DOOSAN P086TI, объемом 8,071 литра и номинальной мощностью 177 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения, синхронного бесщеточного синхронного генератора AZIMUT Z274H номинальной мощностью 160 кВт c автоматической регулировкой напряжения,
  • шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы.
НАЗНАЧЕНИЕ
Электростанция ДЭС 160 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения строительных площадок, промышленных предприятий, социальных объектов, небольших торговых центров.
Запуск и останов электростанции по первой степени автоматизации осуществляются в ручном режиме.
Использование многоцилиндрового двигателя производства DOOSAN INFRACORE (Южная Корея) большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность дизель генераторной установки.
Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.

ПРЕИМУЩЕСТВА:
  • меню управления дизель генераторной установкой на русском языке,
  • полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
  • первичный дизельный двигатель производства DOOSAN INFRACORE (Южная Корея) имеет высокую надежность и ремонтопригодность,
  • синхронный генератор произведен по технологии STAMFORD, что обеспечивает длительный срок эксплуатации,
  • низкая цена на расходные материалы,
  • низкий расход топлива и масла,
  • стоимость оборудования существенно ниже импортных аналогов.
КОНТРОЛЬ КАЧЕСТВА
Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.

ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.

УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ
В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.

МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
Развернуть описание Свернуть описание
Технические характеристики
ОБЩИЕ ХАРАКТЕРИСТИКИ
Постоянная мощность
160 кВт / 200 кВA
Резервная мощность
176 кВт / 220 кВA
Напряжение
230 / 400 В
Частота
50 Гц
Количество фаз
3
Первичный дизельный двигатель
Doosan P086TI
Синхронный генератор
Azimut Z274H
Контроллер
SmartGen HGM 6120
Исполнение
открытое на раме
Степень автоматизации
2-я (автозапуск, АВР)
Топливный бак
380 л
Расход топлива при 100% нагрузке
43,1 л/час
Автономность
мин. 8 часов
Габариты (Д х Ш х В)
2690 х 1150 х 1630 мм
Вес
1559 кг
ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ DOOSAN Р086ТI
Постоянная мощность
177 кВт
Резервная мощность
199 кВт
Частота вращения
1500 об/мин
Объем двигателя
8,071 л
Количество и расположение цилиндров
6 цилиндров, вертикальное рядное
Диаметр поршня
111 мм
Ход поршня
139 мм
Коэффициент сжатия
16,7:1
Скорость поршня
6,95 м/с
Среднее эффективное давление, BMEP
1,75 МПа
Порядок работы цилиндров
1-5-3-6-2-4
Регулировка частоты вращения
электронная
Точность регулировки частоты вращения
+/- 2,5%
Сухой вес
790 кг
Топливная система
Дизельное топливо
ГОСТ 305-82
Емкость топливного бака
380 л
Тип топливного фильтра
полнопоточный со сменным картриджем
Расход топлива при нагрузке
100%
43,1 л/ч
75%
32,9 л/ч
50%
22,6 л/ч
Удельный расход топлива
205 г/кВт*ч
Максимальная температура в топливопроводе
55 ºС
Максимальное давление в топливопроводе
1,8 бар
Система смазки
Система смазки
комбинированная под давлением и разбрызгиванием
Тип масляного насоса
шестеренчатого типа, с приводом от распредвала
Тип масляного фильтра
полнопоточный патронный фильтр
Тип масла
SAE 15W40 / 10W30
Емкость масляной системы
15,5 л
Удельный расход масла на угар
1,06 г/кВт*ч
Максимальная температура масла
120 ºС
Давление масла в системе
3,0 - 6,5 бар
Система охлаждения
Тип охлаждения
жидкостное (радиаторное), циркуляция под давлением
Тип охлаждающей жидкости
ГОСТ 28084-89
Емкость системы охлаждения
44 л
Максимальная температура охлаждающей жидкости
103 ºС
Водяной насос
центробежного типа с ременным приводом
Производительность водяного насоса
263 л/мин
Мощность вентилятора
5 кВт
Система электрооборудования
Напряжение в системе
24 B
Пусковое устройство
электростартер 6 кВт
Максимальный ток зарядного генератора
45 А
Аккумуляторная батарея
24 / 100 А*ч
Система подачи воздуха
Тип
Турбонаддув с промежуточным охлаждением
Тип воздушного фильтра
фильтроэлемент
Максимальное сопротивление воздушного фильтра
6,2 кПа
Максимальное статическое сопротивление воздушному потоку
635 мм вод. ст.
Расход воздуха вентилятора на охлаждение радиатора
250 м³/ч
Расход воздуха на питание двигателя
12,1 м³/мин
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя
1,44 м²
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора
1,44 м²
Система газовыхлопа
Температура выхлопных газов
≤ 580 ºС
Поток выхлопных газов
33,9 м³/ч
Тип глушителя
промышленный - 9 dB
Максимальное противодавление выхлопных газов
600 мм вод. ст.
Тепловые параметры
Общее тепловыделение ДГУ
298 кВт/ч
Система газовыхлопа
172 кВт/ч
Система охлаждения
102 кВт/ч
Корпус двигателя и альтернатора
24 кВт/ч
СИНХРОННЫЙ ГЕНЕРАТОР Z274Н
Постоянная мощность
200 кВА / 160 кВт
Резервная мощность
220 кВА / 176 кВт
Род тока
переменный, трехфазный
Номинальная сила тока
288 А
Количество полюсов
4
Коэффициент мощности COS Ф
0,8
КПД
93,3%
Тип
синхронный, бесщеточный, одноопорный
Система возбуждения
самовозбуждение
Регулировка напряжения
автоматическая
Класс защиты
IP 22
Класс изоляции
H
Количество выводов
12
Обмотка
2 / 3
Диапазон регулировки напряжения
+/- 5%
Нестабильность выходного напряжения в переходном режиме
+/- 1%
Нестабильность выходного напряжения в установившемся режиме
+/- 0,5%
Форма волны NEMA = TIF
-
Форма волны I.E.C = THF
3
Максимальная скорость
2250 об/мин
Ток короткого замыкания
300% (10 с)
Диск крепления
SAE 3# / 11,5"
Вес
635 кг
ШКАФ УПРАВЛЕНИЯ ШУЭ 2Р400
Панель управления
на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель
400 А
Автоматический ввод резерва (АВР) в комплекте с электрическим подогревателем охлаждающей жидкости и сетевым зарядным устройством аккумуляторных батарей
Управление дизельным электроагрегатом
Сигнализация предупреждений и аварий
Подача напряжения на собственные нужды
Кнопка аварийной остановки
Вывод на ЖК дисплей значений осн. параметров работы генератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ
Контроль параметров основной сети
Автоматический запуск при отклонении параметров основной сети от заданных значений
Автоматическое отключение и перевод питания на основную сеть при восстановлении параметров основной сети
Подзарядка аккумуляторных батарей
Управление подогревателем охлаждающей жидкости
Показать все характеристики Свернуть характеристики
Комплектация
  • дизельная электростанция ДЭС,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • сетевое зарядное устройство,
  • подогреватель охлаждающей жидкости,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.
